中学1年生「オームの法則」実験を成功させるための指導ポイント
理科の授業で電気回路を扱うたびに、「なぜかうまくいかない班がある」「予想と違う結果に首を傾げる生徒がいる」といった経験はありませんか?特に中学1年生にとって、「オームの法則」は電気現象の理解の基礎となる重要な単元ですが、目に見えない電気の流れを扱うため、概念の理解だけでなく、実験操作の習熟が成功の鍵を握ります。
先日、私自身も中学1年生を対象に「オームの法則」の実験を行いました。回路を組む段階で手こずる生徒が意外と多く、前回の授業で回路接続の練習をしたにもかかわらず、やはり実践的な経験がもう少し必要だと痛感しました。電気回路の接続は、単に部品をつなぐだけでなく、電流の流れをイメージしながら、論理的に考える力を養う絶好の機会でもあります。
また、本校では2種類の電源装置があるため、それが生徒たちの混乱を招いた一因かもしれません。異なる機器の操作は、初学者にとっては大きなハードルとなることがあります。しかし、これは同時に、機器の取扱説明書を読み解く力や、異なる情報を比較検討する力を育むチャンスでもあります。
今回の私の経験から、特に気をつけたいポイントと、授業準備に役立つ具体的な方法、そして実験から得られる深い学びについて、先生方と共有したいと思います。
授業準備のポイントと手順
1. 回路接続の徹底練習!手を動かす時間を確保しよう

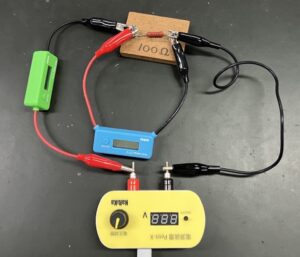

オームの法則の実験に入る前に、抵抗器、電流計、電圧計、電源装置、スイッチといった基本的な部品を使って、いくつか簡単な回路を組む練習時間を設けることを強くおすすめします。
- 準備物: 回路を組むための基本的な部品一式、回路図が描かれたワークシート。
- 手順:
- まず、直列回路、並列回路のそれぞれの回路図を見せ、教師が実際に組んでみせる。
- 生徒にワークシートに示された回路図を見ながら、実際に回路を組ませる。
- 回路が組めたら、教師が個別に確認し、誤りを指摘しながら正しい接続方法を指導する。
- 特に、電流計や電圧計のつなぎ方(電流計は直列、電圧計は並列)は、その理由も含めて繰り返し説明し、体で覚えさせるようにすると良いでしょう。
2. 電源装置の特性を理解させ、安全な使い方を徹底しよう
電源装置は、実験の要となる重要な機器です。学校に複数種類の電源装置がある場合は、それぞれの操作方法や特徴、安全上の注意点を丁寧に説明する必要があります。
- 準備物: 使用する電源装置(複数ある場合はすべて)、各電源装置の取扱説明書、ブレーカーの位置を確認しておく。
- 手順:
- 電源装置の「+」「-」端子の意味、電圧の調整方法、電流の測定方法(電流計を内蔵している場合)などを具体的に説明する。
- 電圧を上げすぎるとどうなるか、ショートさせるとどうなるかといった危険性を、具体的な例を交えながら説明し、安全な操作の重要性を強調する。
- 特に、実験中に抵抗器が熱を持つ可能性がある場合は、その危険性を伝えましょう。10Ωの抵抗器に5Vの電圧をかけると、発熱が大きくなりすぎる可能性があります。安全を考慮し、20Ω、30Ω、40Ωといった抵抗値の大きい抵抗器を使用することをおすすめします。これにより、同じ電圧でも流れる電流が小さくなり、発熱を抑えられます。
3. 測定値と単位変換の練習を仕込む!
実験で得られた測定値は、表にまとめることが基本です。特に電流の測定では、テスターの表示が「mA(ミリアンペア)」であることが多いため、「A(アンペア)」への単位変換が必要です。
- 準備物: 実験結果を記入するワークシート(電圧、電流(mA)、電流(A)の列を設ける)、電卓。
- 手順:
- 測定した電流値をmAで記録した後、Aへの変換方法(1A = 1000mA)を説明し、実際に計算させる。
- ワークシートに「mA」の列と「A」の列を設け、両方の単位で記録させることで、単位変換の意識づけを強化できます。これは、理科における単位の重要性を理解させる良い機会となります。
4. グラフ作成の基本を再確認!
実験結果をグラフにまとめる際、多くの生徒が折れ線グラフを描いてしまうことがあります。オームの法則では、電圧と電流が比例関係にあることを示すため、原点を通る直線(比例グラフ)で表すことが重要です。
- 準備物: 方眼紙、定規、グラフ用紙。
- 手順:
- 「オームの法則」における電圧と電流の関係が比例関係であることを再確認する。
- 比例関係を表すグラフは、原点を通る直線になることを説明し、測定値が多少ずれていても、全体的な傾向として原点を通る直線を引くよう指導する。
- グラフの軸に「電圧(V)」「電流(A)」と単位を含めて記入させることを徹底する。
折れ線グラフになってしまっています。
オームの法則から深掘りできる理科の知識
オームの法則は、(電圧V = 電流I × 抵抗R)というシンプルな式ですが、ここから様々な電気現象の理解につながります。
- 比例関係の理解: 電圧と電流が比例するということは、電圧を2倍にすれば電流も2倍になる、という具体的なイメージを持たせましょう。
- 抵抗の役割: 抵抗器は電流の流れを妨げるものであり、抵抗値が大きいほど同じ電圧でも流れる電流は小さくなることを実験結果から確認できます。
- 電力への発展: 抵抗器が熱を持つ現象は、電流が流れることで電力が消費され、熱エネルギーに変換されるためです。この概念は、中学3年生で学ぶ電力の学習へとつながります。
- 日常生活との関連: 家庭の電気製品は、それぞれ決められた抵抗値を持っています。身近な電気製品の例を挙げ、オームの法則がどのように利用されているかを考えさせることで、理科が私たちの生活と密接に関わっていることを実感させることができます。
今回の実験では、45分という短い授業時間で終えるのが大変だったとのこと、お察しいたします。限られた時間の中で、生徒たちが深い学びを得られるよう、事前準備と指導のポイントを絞り込むことが重要ですね。
