モーターを分解したら、出てきたのはコイルと磁石だけ!回る力のひみつ
サイエンストレーナーの桑子研です。毎日が実験。

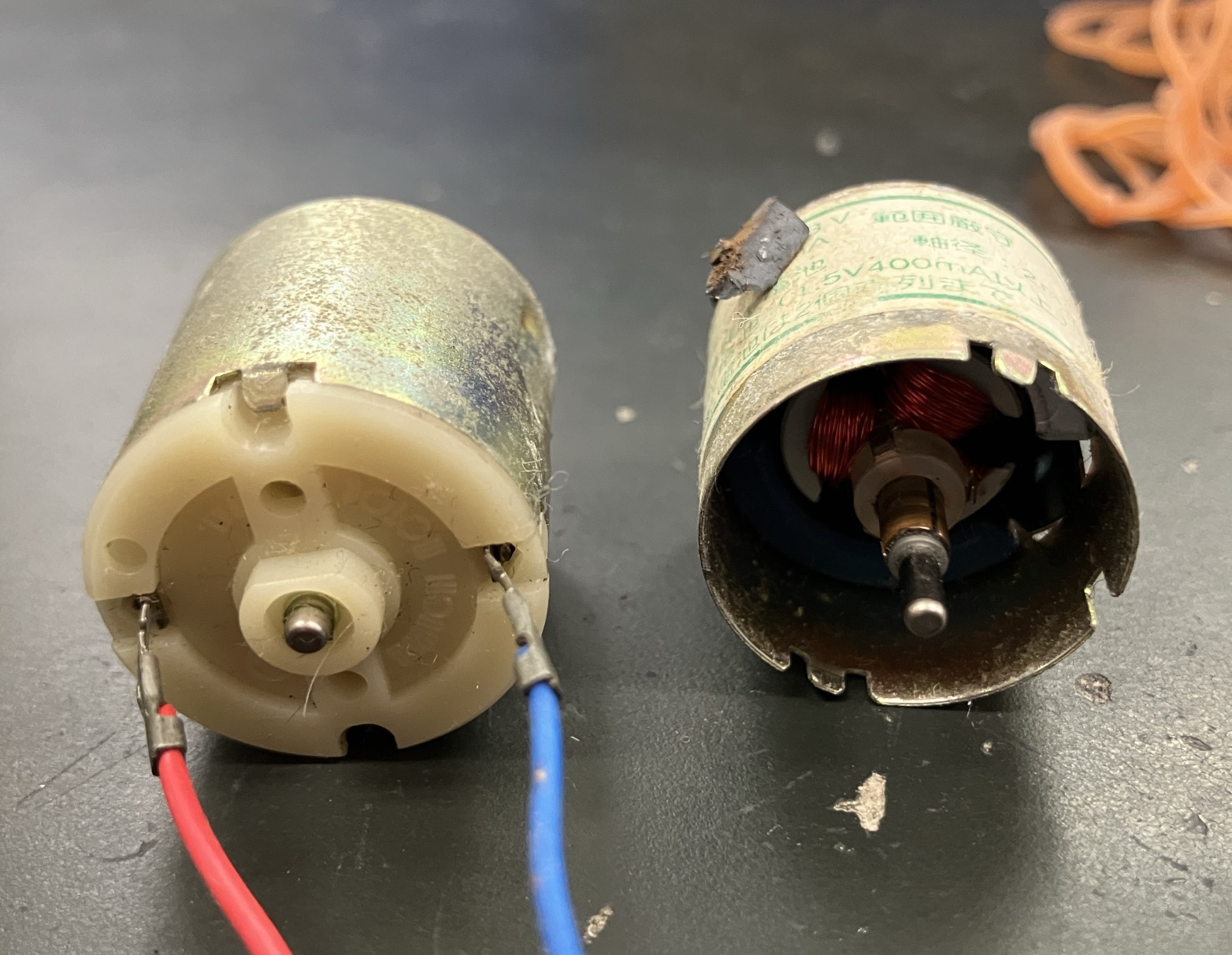

モーターを分解して、中をのぞいてみました。「きっと複雑な機械が入っているはず」と思っていたのに、出てきたのは、コイルと磁石だけ。この2つだけで、扇風機も、電気自動車も、ドローンも動いているのです。
モーターの中には何が入っている？

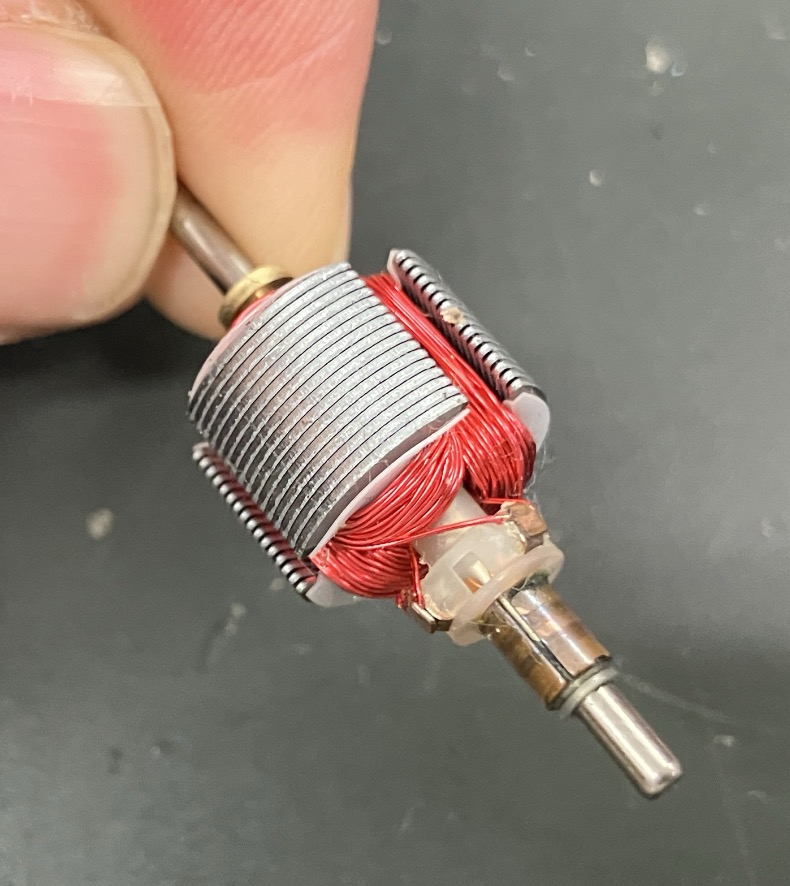

磁石は、モーターのケースの外側に張り付いていました。またコイルは、鉄心に巻き付けられていました。さらに、金属でできた整流子(せいりゅうし)の部分もよく見えました。
つまり、動かない磁石が外側にあり、その内側で、コイルを巻いた鉄心が回転する形になっています。電気を流すとコイルが回り、その回転がモーターの軸から外に取り出されるのです。
電流が磁界から受ける力で回る
モーターは、電流が磁界から受ける力で回転する仕組みが、とてもよくわかる作りになっていますね。磁石のつくる磁界の中にあるコイルに電流を流すと、コイルは力を受けます。コイルの右側と左側では電流の向きが逆なので、受ける力も逆向きになり、コイルをくるりと回す力になります。
この力の向きは、中学校で習う「フレミングの左手の法則」で調べることができます。教科書の図が、実物の中でそのまま動いているのです。
整流子は「電流の向きを切りかえる係」
ここで活躍するのが、整流子です。コイルがそのまま半回転すると、力の向きが逆になって、回転がとまってしまいます。そこで整流子が、ちょうどよいタイミングで、コイルに流れる電流の向きを切りかえます。すると、コイルはずっと同じ向きに力を受けつづけて、回りつづけることができます。
回転の途中で電流の向きを入れかえる。この小さな工夫が、モーターの心臓部です。
クリップモーターは、1つのコイルでできています。そのため、コイルがちょうど止まりやすい位置(力がうまくはたらかない位置)があって、はじめに指で軽く回してあげないと動かないことがあります。
一方、今回のモーターは、3つのコイルが鉄心に巻かれています。鉄心の3つの部分の磁極が、回転するにつれて整流子で次々に切りかわるので、どの角度で止まっていても、かならず回る向きの力がはたらきます。だから、電流が流れはじめたら、勝手に動き出してくれるのです。クリップモーターを回したことのある人ほど、この「勝手に回る」すごさに驚くはずです。
回してみると気づくこと
分解したモーターの軸を、指でゆっくり回してみてください。ガクガク、ガクガクと、等間隔で引っかかるような手ごたえを感じるはずです。これは、鉄心が磁石に引きつけられる力のせいです。3つのコイルが3か所で磁石に引かれるので、軸が1回転するあいだに何度も「ここが落ち着く位置」ができるのです。
また、モーターは、じつは発電機にもなります。モーターの軸を指で勢いよく回しながら、端子にLEDをつなぐと、光ることがあります。電流が磁界から力を受けて回るモーターと、コイルが磁界の中で回ると電流が生まれる発電機は、同じ形をしているのです。(なお、磁石は小さくても強い場合があるので、分解するときは、指をはさまないよう気をつけてください。)
