水路モデルで電気は説明できる？授業者が知っておくべき水路モデルの限界4選
サイエンストレーナーの桑子研です。毎日が実験。
「水路モデルで電気を教えたら、生徒がよくわかったと言ってくれた。」
そんな経験をお持ちの先生は多いと思います。でも少し立ち止まって考えてみてください。そのモデル、本当にオームの法則を「正しく」説明できていますか？水路モデルは優れた教材ですが、実は物理的な矛盾をいくつか抱えています。今回は、授業者としてモデルの限界を知った上で使いこなすための整理をしてみました。
水路モデルとは何か
水路モデル（落差モデル）は、電気回路を水の流れに例えたモデルです。電流を水の流量、電圧を水路の高低差（落差）に見立て、「落差が大きいほど水がよく流れる＝電圧が大きいほど電流が大きい」という直感的な理解を助けます。定性的な理解、つまり「大きい・小さい」の方向性を掴ませるには非常に優れた道具です。教科書でも広く採用されており、中学生の入口としては合理的な選択といえます。
理科専門の指導主事や研究者が授業を見るとき、「授業者がこのモデルの限界を理解した上で使っているか」は、授業の深度を測る重要な観点になります。今回は考えられる矛盾点について４つに絞って説明したいと思います。この他にもあると思いますので、その点ご了承ください。
矛盾① 電流と電圧の比例関係が説明できない
オームの法則の核心は、電圧と電流が比例する（V∝I）という関係です。ところが、水路モデルで落差と流量の関係を物理的に考えると、実はこれは比例になりません。穴から流れ出る水の速さは落差の平方根に比例します。V∝I²の関係になってしまいます。

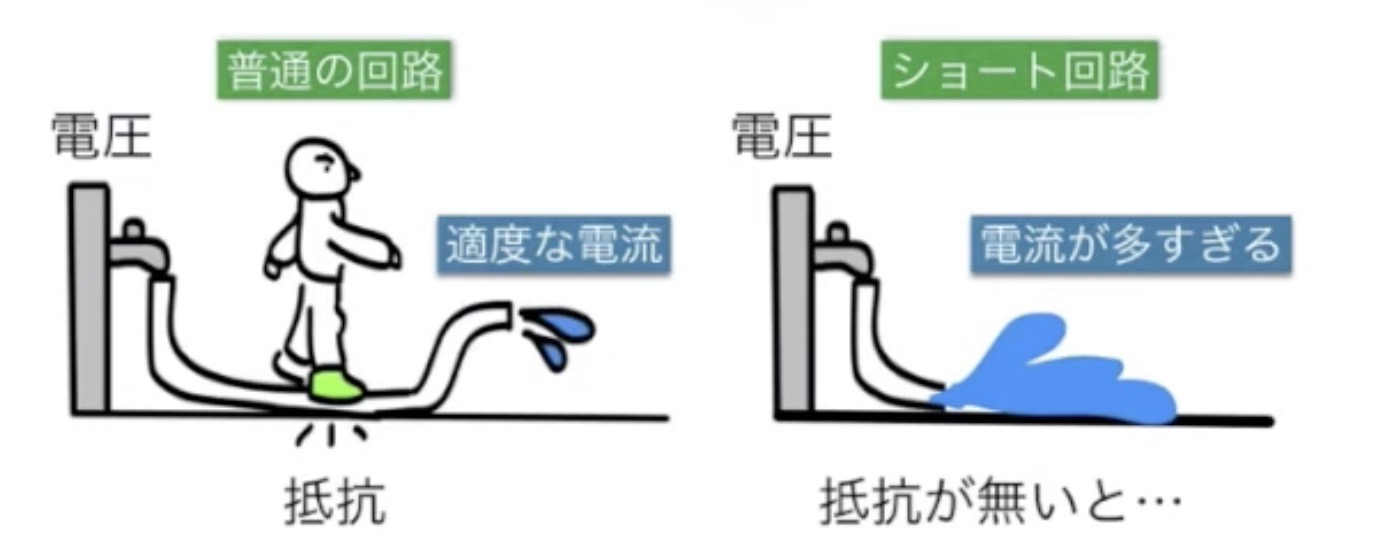

生徒が「電圧を2倍にしたら電流も2倍になるはず」とモデルから説明しようとしても、水路のイメージからは自然にその結論は出てきません。これが「なんかうまく言えない」という感覚の正体です。また直感的には、オームの法則については、こちらのホースを使って踏み込みモデルの方が説明しやすいなと感じます。よく電気回路の設計の本などにはこちらが登場しますね。
矛盾② スイッチを切ったときの状態が説明できない
スイッチを切ると、電流は回路全体で瞬時にゼロになります。水路モデルで言えば、途中に水門を下ろして水を止めるイメージです。ここで矛盾が生じます。水門を閉めても、水門より上流には水が残り、高さ（位置エネルギー）も保たれたままのはずです。実際に水門を閉めれば、手前に水が溜まります。
しかし電気の場合、スイッチを切った瞬間に回路全体の電界のバランスが変わり、回路のどの場所でも電荷の移動が一斉に止まります。「スイッチの手前だけ電荷が溜まる」という現象は起きません。水門モデルでは、この「全体が同時に止まる」という電気特有の性質を説明できないのです。
またミノムシコードをハサミなどで切ると、電流は止まりますが、水流モデルであれば、水路が切られると水がそこから漏れます。つまり電流が外に逃げることになりますが、その辺りも説明できません。
矛盾③ 並列回路での合流・循環が説明できない
並列回路では、どのルートを通っても電圧（落差）は同じになります。水路モデルでは「1つの高い場所から2本の滑り台に分かれて水が落ちる」イメージになります。問題は、落ちた後です。電気回路では、電流は必ず電池のマイナス極に戻って循環します。しかし水路モデルでは、落ちきった水はすでに「一番低い場所（高さゼロ）」にいます。高低差のない場所にある2本の水流が、どうやって高低差なしに1つに集まり、再び電池のスタート地点まで戻るのか、物理的な説明がつかなくなります。
ポンプで汲み上げる（＝電池）という補足説明を加えれば循環は説明できますが、そうなると「落差のモデル」だけでは完結しないことが明らかになります。
矛盾④ 抵抗の「種類」による違いが説明しにくい
太い抵抗器と細い抵抗器では、同じ電圧をかけても流れる電流の大きさが異なります。水路モデルでは「細い水路は流れにくい＝抵抗が大きい」と説明できます。
しかし、「なぜ素材が違うだけで抵抗値が変わるのか」（たとえばニクロム線と銅線の違い）は、水路モデルでは説明できません。これを説明するには、電子と原子の衝突というミクロなモデルが必要になります。水路モデルはあくまで「流れやすさ・流れにくさ」の方向性を示すだけで、その原因には踏み込めないのです。
以前ジュール熱のモデルをスクラッチで作ったことがあるのですが、このようなモデルです。
モデルの限界を知ることが、授業の深みになる
「このモデルはここまでは説明できるが、ここからは説明できない」という境界線を授業者が自覚していること、それ自体がモデルについての適切な距離感となり、生徒の理解の質を大きく左右します。指導案に一言「水路モデルは定性的な理解を目的として使用している」と書き添えるだけで、授業の意図が格段に伝わりやすくなります。電気回路において、完璧なモデルがないからこそ、科学は面白い。その姿勢を生徒にも、そして授業を見る側にも伝えられる授業を目指したいですね。
