Näe magneettikenttä Pascal-johdolla! Sähkövirran näkymättömän voiman salaisuus

Olen tiedekouluttaja Ken Kuwako. Jokainen päivä on kokeilupäivä.

Miten opetatte oppilaille sähkövirran ja magneettikentän välistä yhteyttä? Opeteltavana on monia sääntöjä, kuten ”oikean käden ruuvisääntö” ja ”Flemingin vasemman käden sääntö”, mutta näkymättömän magneettikentän olemassaolon havainnollistaminen oppilaille ei ole aina helppoa.

Tällä kertaa esittelen kokeen, jossa tarkastellaan suoran sähkövirran ympärille muodostuvaa magneettikenttää Pascalkabelilla. Pascalkabeli on erityinen johto, jonka sisällä on 10 rinnakkain kytkettyä sähköjohtoa. Vaikka siihen syötettäisiin näennäisesti vain 1 A:n virta, se käyttäytyy ikään kuin siinä kulkisi 10 A:n virta. Sen avulla voidaan synnyttää voimakas magneettikenttä pienemmällä sähkövirralla ja nähdä magneettikentän muoto paljon selvemmin.

Katsokaa tämä video. Johdon ympärille syntyy voimakas magneettikenttä, joten kentän voi havaita helposti asettamalla sen ympärille kompassineuloja.

Tavallisella sähköjohdolla näin voimakasta magneettikenttää on vaikea saada aikaan, joten koe ei onnistu yhtä näyttävästi.

Tarvikkeet

• Pascalkabeli: Suoran sähkövirran aiheuttaman magneettikentän tarkkailuun ihanteellinen on noin 10 metrin pituinen johto.
  Lisätietoja Pascalkabelista löydät täältä. Sen valmistamiseen sopivaa johtoa, kuten Fujikaisen VCTF 0.3sq×10-ytiminen johto, voi ostaa Amazonista.

1本で10本分！？ 安全に「30アンペア級」の磁場を体験できる「パスカル電線」の作り方

• Virtalähde (tasavirta): 2 kpl
• Paksu kartonki: Pascalkabelin läpivientiä varten. Sen kannattaa olla riittävän suuri ja paksu, jotta sen voi kiinnittää koepöytään.
• Kompassit: Useamman kompassin avulla magneettikentän suunnan voi nähdä samanaikaisesti eri kohdissa.
• Rautajauhetta (tai Magchip-hiukkasia): Magneettikentän muodon näkyväksi tekemiseen.
• Sähköjohto: Virtalähteen ja Pascalkabelin yhdistämiseen.
• Teline ja kiinnikkeet: Pascalkabelin kiinnittämiseen.
• (Tarvittaessa) banaanipistokejohto ja hauenleukaliittimet: Johdotusten helpottamiseen.

Kokeen suorittaminen

Katsotaan seuraavaksi, miten koe tehdään käytännössä.

Pascalkabelin levittäminen luokkahuoneeseen

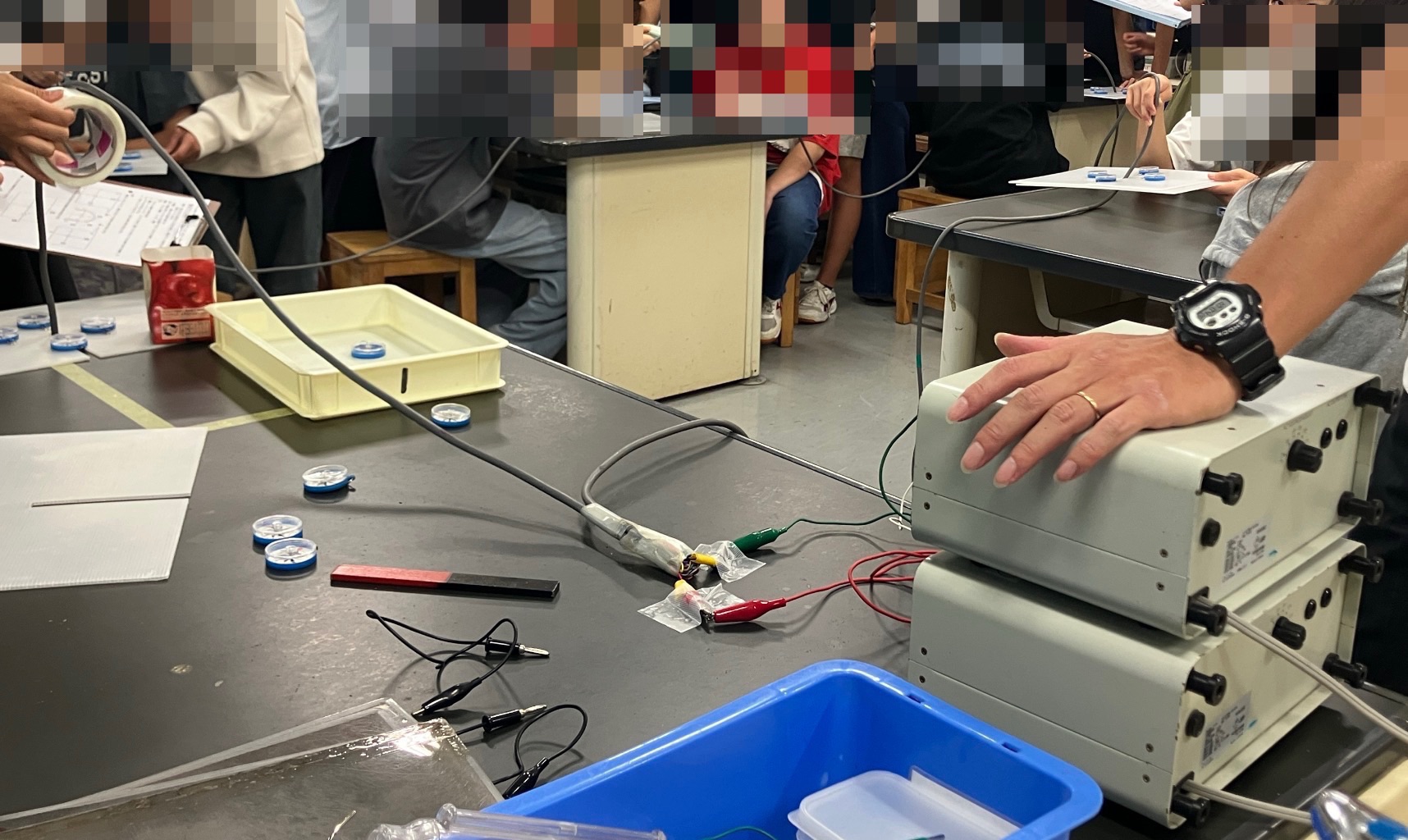

Ensin Pascalkabeli yhdistetään tasavirtalähteeseen ja johdetaan luokkahuoneen poikki. Olen joskus käyttänyt telineitä, mutta niitä ei välttämättä tarvita.

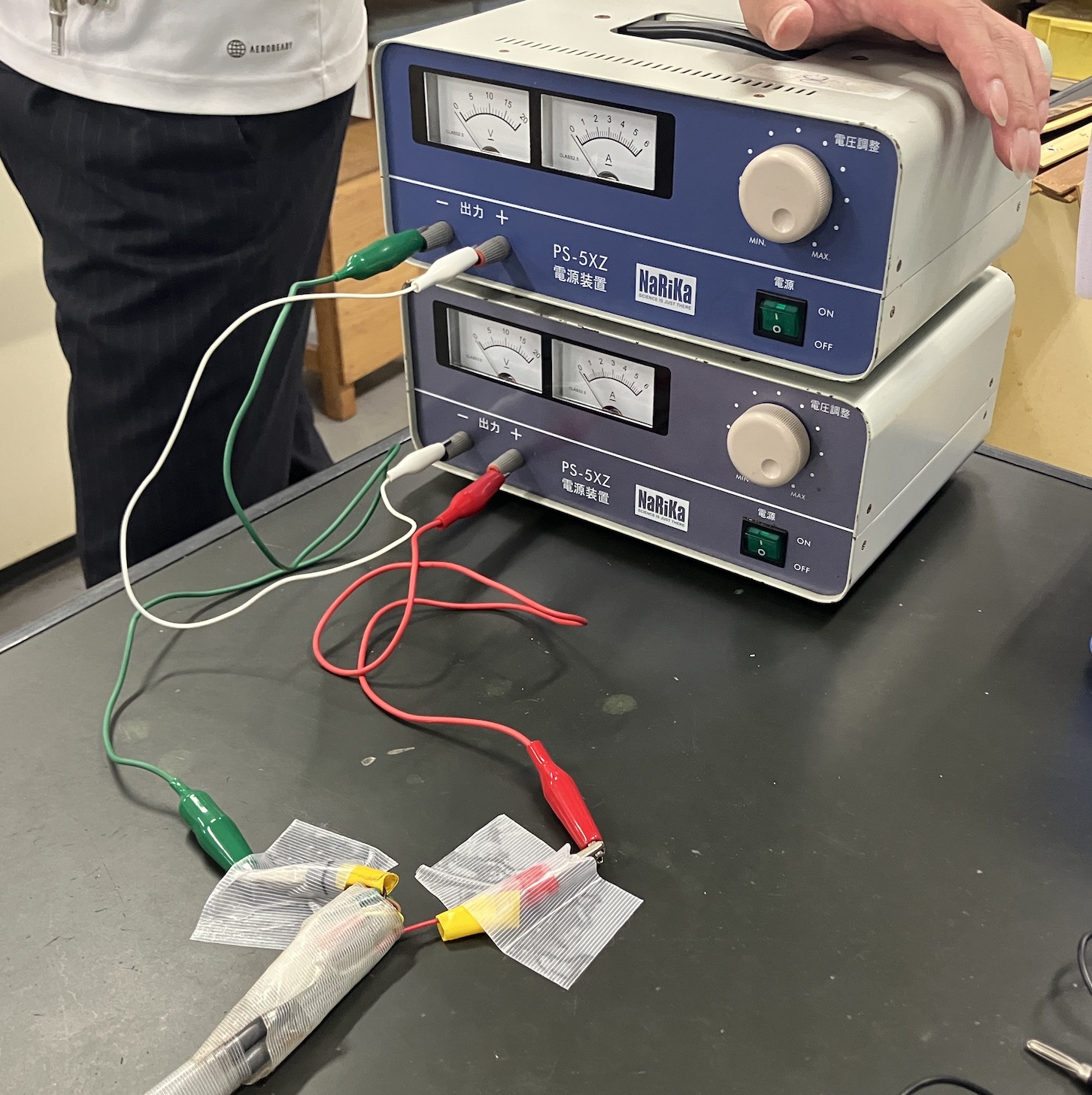

Kun kaksi virtalähdettä kytketään sarjaan, johdossa voidaan saada kulkemaan suurempi virta. Jos kokeilette tätä, pyydän kuitenkin huomioimaan, että vastuu kokeen turvallisesta toteuttamisesta on kokeen suorittajalla.

Tässä näette, miltä koe näyttää käytännössä.

Magneettikentän tarkkailu kompasseilla:

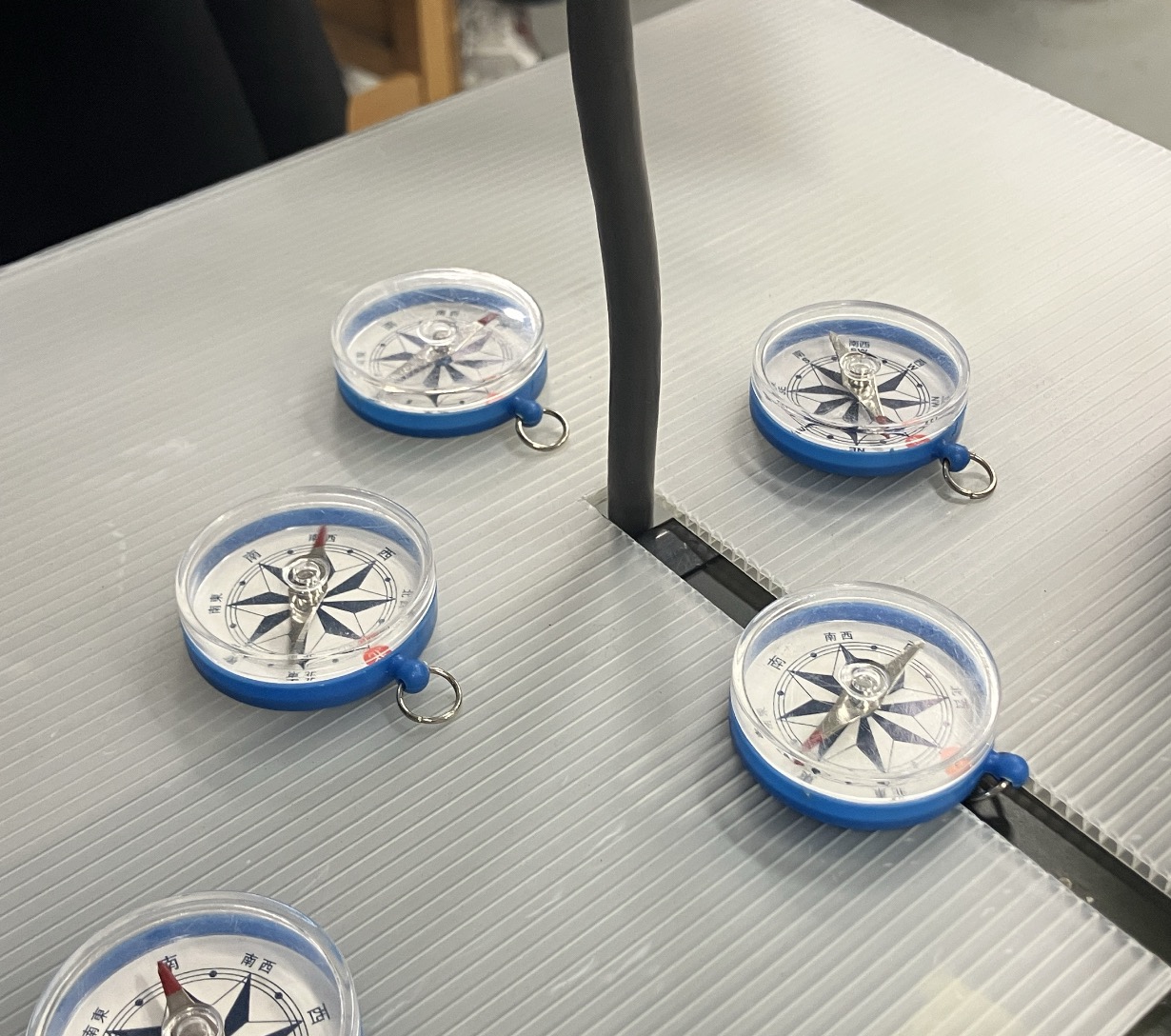

Aseta useita kompasseja paksun kartongin ympärille. Kun kompassit asetetaan ympyrän muotoon Pascalkabelin ympärille, magneettikentän suunta on erityisen helppo havaita. Tässä tilanne ennen sähkövirran kytkemistä.

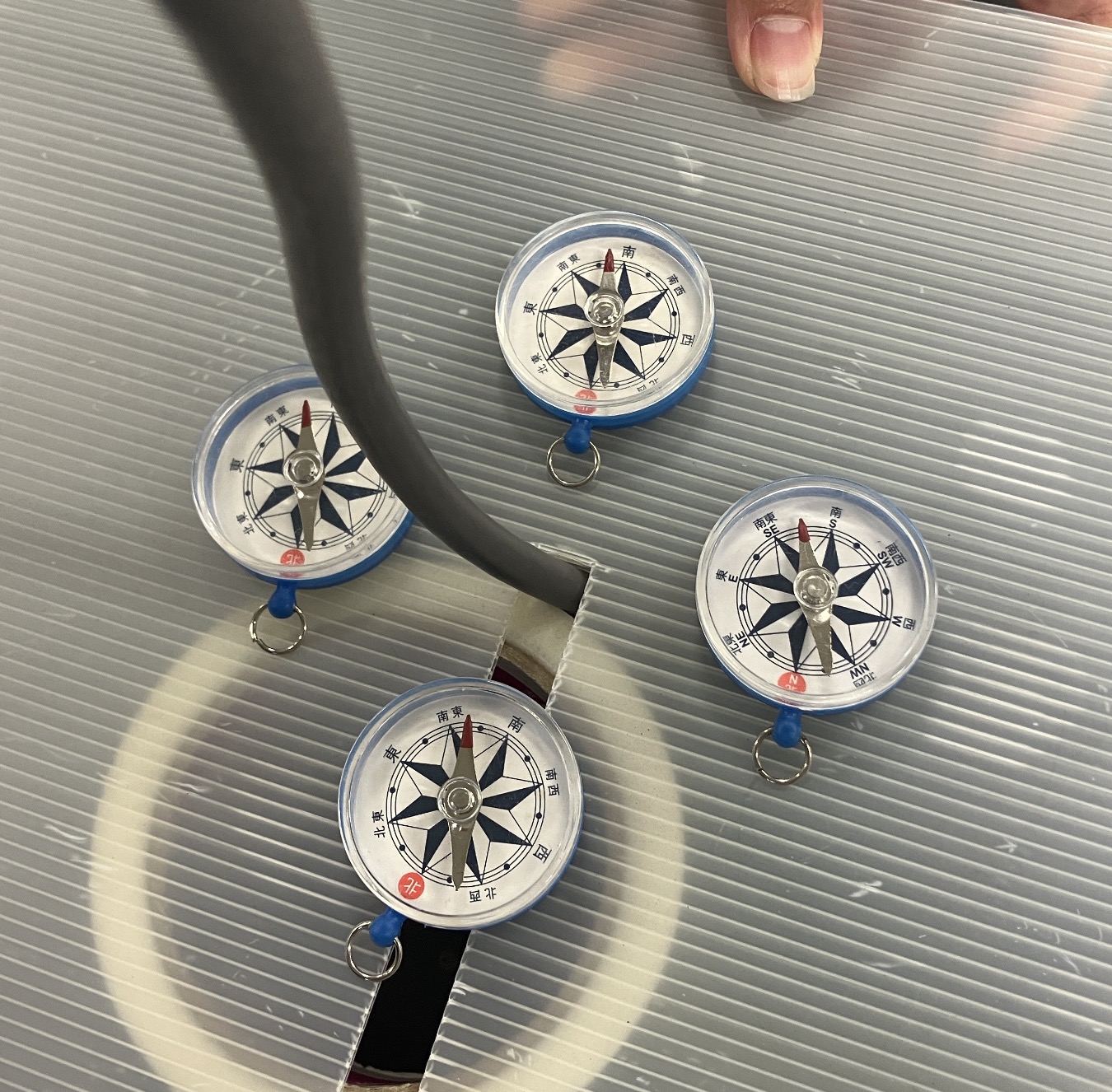

Kun virta kytketään, tilanne näyttää tältä.

Kokeilin myös asettaa johdon ympyrän muotoon ja ripotella sen ympärille rautajauhetta.

Kun rautajauhetta on ripoteltu päälle ja levyä kopautetaan kevyesti,

syntyy kuvio.

Kun kuvaa suurennetaan,

rautajauheen muodostamat kuviot asettuvat renkaan muotoon.

Kun alueelle asetetaan kompassi, myös magneettikentän suunta käy selvästi ilmi.

Tämän kokeen avulla oppilaat voivat syventää useita tärkeitä fysiikan ja luonnontieteiden käsitteitä.

Sähkövirran ja magneettikentän välinen yhteys: Kun sähkövirta kulkee johtimessa, sen ympärille syntyy magneettikenttä.

Magneettikentän suunta: Suoran virtajohtimen ympärille syntyvä magneettikenttä muodostaa samankeskisiä ympyröitä virran suunnan ympärille oikean käden ruuvisäännön mukaisesti.

Magneettikentän voimakkuus: Mitä suurempi sähkövirta on, sitä voimakkaampi magneettikenttä syntyy (Pascalkabelin vaikutus).

Magneettikentän viivat: Rautajauheen muodostama kuvio havainnollistaa magneettikentän viivoja. Magneettikentän viivat lähtevät pohjoisnavasta ja päättyvät etelänapaan muodostaen suljetun kokonaisuuden ilman katkoja.

Käämin magneettikenttä: Kun käämissä kulkee sähkövirta, sen sisälle syntyy lähes tasainen magneettikenttä, kun taas käämin ulkopuolella muodostuu sauvamagneettia muistuttava magneettikenttä.

Pascalkabelin avulla tällaisesta kokeesta saa näyttävän ja helposti havainnollistettavan. Sille löytyy varmasti monenlaisia käyttötarkoituksia – kokeilkaa rohkeasti!
