Aseta varaus ja näe sähkökenttä! Kokeile sähkökenttäviivasimulaattoria
Olen tiedevalmentaja Ken Kuwako. Jokainen päivä on uusi koe.
Sähköopin tunneilla vastaan tulee väistämättä käsite ”sähkökentän voimaviivat”. Oletko koskaan katsellut oppikirjan nuolia täynnä olevaa kuvaa ja miettinyt: ”Mitä nämä oikeastaan esittävät?” Hyviä uutisia – internetistä löytyy erinomainen työkalu, joka tekee asiasta heti paljon ymmärrettävämmän. Tutustutaan siihen yhdessä ja kurkistetaan näkymättömään sähkön maailmaan.
Taianomainen työkalu, joka piirtää sähkökentän hetkessä

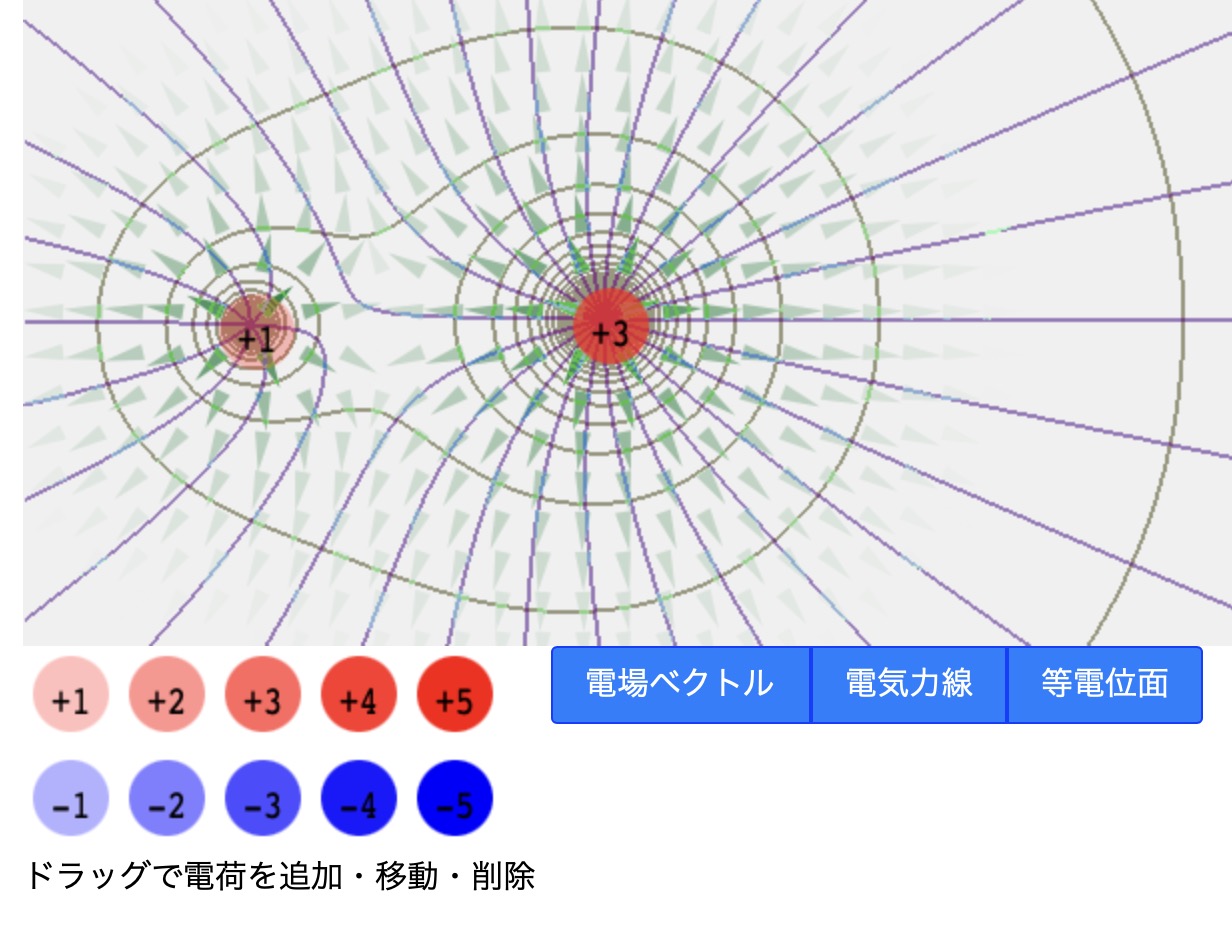

Professori Makoto Wakasugin sähkökentän voimaviivasimulaattori on todella kiehtova. Voit sijoittaa positiivisia ja negatiivisia varauksia vapaasti ja muuttaa niiden suuruutta esimerkiksi arvoihin +1 tai +2.
Parasta on se, että sähkökenttä, potentiaalikäyrät ja voimaviivat päivittyvät reaaliajassa.
Mutta mitä sähkökentän voimaviivat oikeastaan ovat? Ne ovat kuvitteellisia viivoja, jotka lähtevät positiivisesta varauksesta ja päättyvät negatiiviseen varaukseen. Niiden avulla voidaan havainnollistaa sekä sähkökentän suunta että voimakkuus. Mitä tiheämmässä viivat kulkevat, sitä voimakkaampi kenttä on. Harvemmat viivat taas kertovat heikommasta kentästä.
Oppikirjoissa nämä näkyvät yleensä vain yhtenä staattisena kuvana. Tässä simulaattorissa taas riittää, että siirrät yhtä varausta hieman, ja koko voimaviivakuvio muuttuu välittömästi. Sen ansiosta ymmärtää intuitiivisesti, että sähkökenttä ei ole paikalleen jäätynyt, vaan muuttuu jatkuvasti varausten mukana.
Kun varauksia järjestelee, elektroniikan salaisuudet paljastuvat
Kokeilin sijoittaa useita positiivisia varauksia riviin.
Kun positiiviset ja negatiiviset varaukset asetetaan vastakkain, simulaatio muistuttaa kondensaattoria.
Tämä rinnakkain asetettujen positiivisten ja negatiivisten varausten muodostama voimaviivakuvio ei ole pelkkä piirros – juuri näin tapahtuu kondensaattorin sisällä. Kondensaattori on yksinkertainen komponentti, jossa kaksi metallilevyä on asetettu vastakkain. Toiseen levyyn varastoituu positiivista varausta ja toiseen negatiivista, jolloin levyjen väliin syntyy lähes tasainen sähkökenttä. Tämä kenttä mahdollistaa energian varastoinnin.
Huomasit varmasti, että simulaatiossa voimaviivat kulkevat levyjen välissä lähes suorina ja rinnakkain. Juuri tällainen sähkökenttä syntyy oikeassakin kondensaattorissa. On aika hieno ajatus, että sama ilmiö tapahtuu myös älypuhelimesi ja tietokoneesi sisällä lukemattomissa pienissä komponenteissa.
Opettajien kekseliäisyys rikastuttaa luonnontieteiden opetusta
On hienoa nähdä, kuinka opettajat eri puolilla Japania kehittävät jatkuvasti laadukkaita oppimateriaaleja. Tällaiset simulaattorit ovat paljon enemmän kuin vain käteviä työkaluja. Ne tarjoavat yhden vastauksen ikuiseen kysymykseen: miten tehdä näkymättömistä ilmiöistä helposti ymmärrettäviä.
Todellisia sähkövarauksia ei voi laboratoriossa siirrellä vapaasti ja turvallisesti, mutta simulaatiossa kaikki onnistuu. Varausten suuruutta voi muuttaa, niiden paikkaa vaihtaa ja erilaisia tilanteita kokeilla loputtomasti. Juuri tällainen rohkea kokeileminen ilman epäonnistumisen pelkoa tekee oppimisesta tehokasta ja hauskaa.
Tämä simulaatio toimii kaksiulotteisesti. Mielestäni olisi vieläkin kiehtovampaa nähdä versio, jossa sähköpotentiaali nousisi kolmiulotteiseksi pinnaksi korkeuserojen avulla.
